WEBカタログ

製品情報 ?  WEBカタログ  ? 真空用機器  ? エアサクションフィルタ

エアサクションフィルタ

インラインエアフィルタ ZFD

    ?使用圧力範囲：－100kPa～0.5MPa
    ?真空吸著と真空破壊、雙方向の異物を捕捉、再飛散防止
    ?省スペース
    　設置面積41%削減
    ?チェック弁の保護
    　流れ順序：フィルタ?チェック弁
    　チェック弁の異物嚙込み防止
    ?適用チューブ外徑：?4, ?6, ?8
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態(tài)で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズ適用チューブ外徑
ミリ		使用圧力範囲(kPa)真空破壊圧力(MPa)質量(g)
ZFD53?4ー100～00.5以下34
ZFD54?6ー100～00.5以下33
ZFD55?8ー100～00.5以下35

製品特長

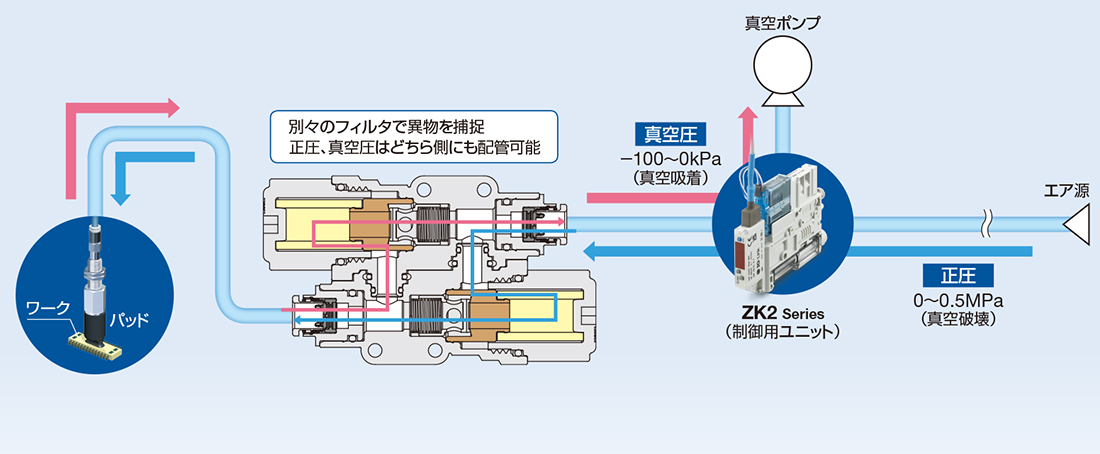

真空吸著と真空破壊 雙方向の異物を捕捉、再飛散防止

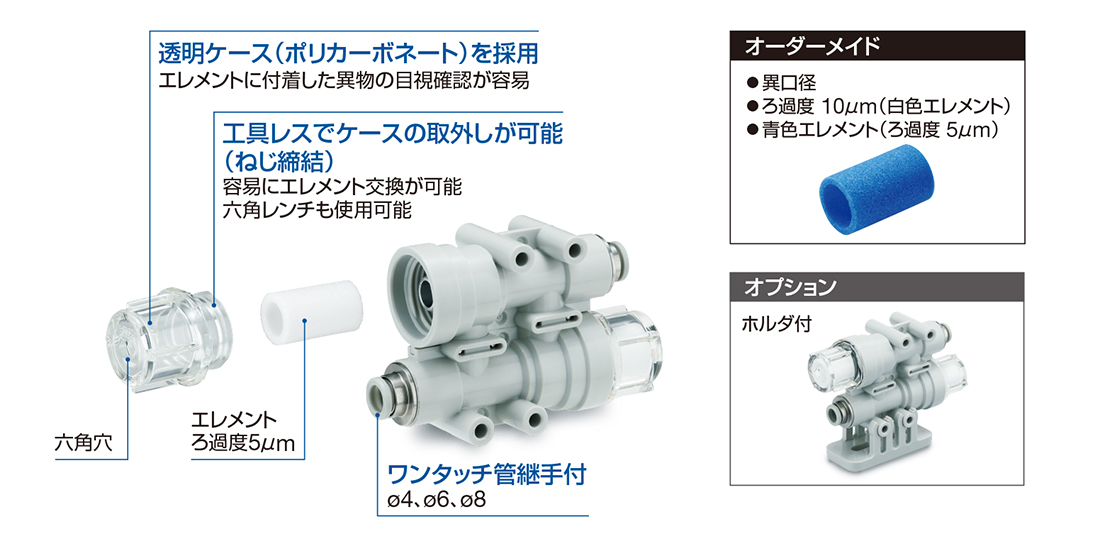

製品構成

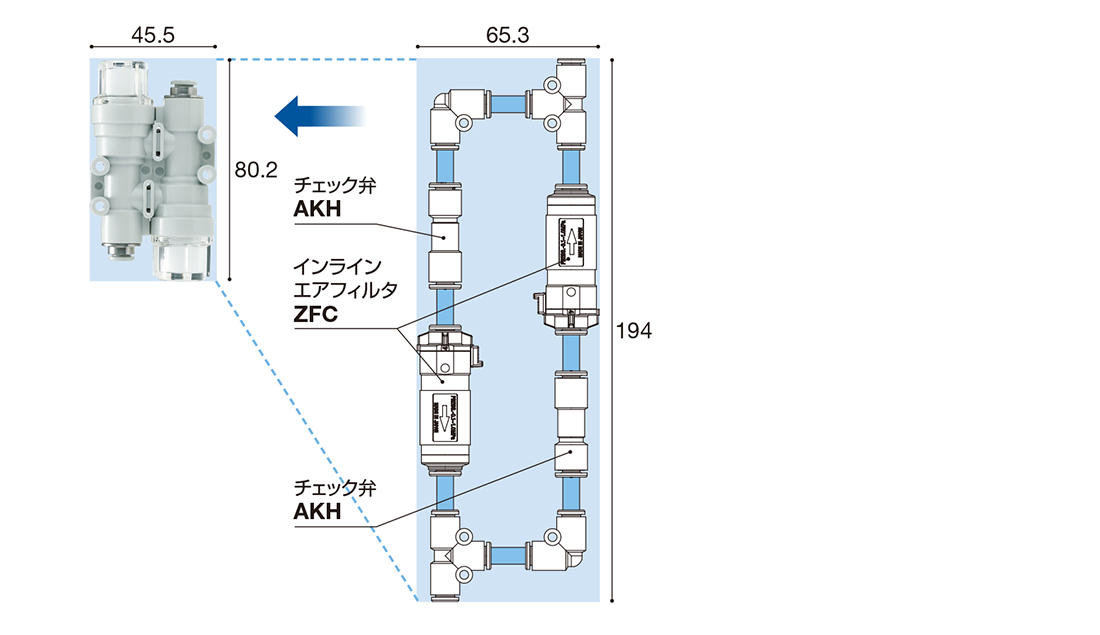

省スペース

配管工數、部品點數削減
設置面積41%削減
