WEBカタログ

製品情報 ?  WEBカタログ  ? エアシリンダ  ? クランプシリンダ

クランプシリンダ

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

ロータリクランプシリンダ MK

    ?許容慣性モーメント3倍向上。
    ?。ǜ哓摵丧骏ぅ譓K2シリーズと同等）
    ?4面に小型オートスイッチの取付が可能。
    ?全長寸法は従來MKシリーズと同等。
    ?従來MK, MK2はNew MKシリーズに統合リフレッシュ。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • ロータリクランプシリンダ MK
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形MK複動検索結果を表示
  • ロータリクランプシリンダ MK

    オーダーメイド組合せ型式表示方法はこちらをご參照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
    型 式 名 稱 ダウンロード
    -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF
    -XC4 オーダーメイド 強力スクレーパ付 PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
形式シリーズ作動方式チューブ內徑
標準形MK複動12，16，20，25，32，40，50，63

ロータリクランプシリンダ MK2T

    ?ダブルガイドタイプは回転機構部にガイドローラを採用し不回転精度を向上。
    ?アーク溶接用耐スパッタシリンダ対応(-XC89/-XC91)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • ロータリクランプシリンダ MK2T
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    ダブルガイドタイプMK2T複動検索結果を表示
  • ロータリクランプシリンダ MK2T

    オーダーメイド組合せ型式表示方法はこちらをご參照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
    型 式 名 稱 ダウンロード
    -XC89 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドS45C PDF
    -XC91 オーダーメイド 耐スパッタ仕様コイルスクレーパ、溶接用グリース ピストンロッドS45C PDF
形式シリーズ作動方式チューブ內徑
ダブルガイドタイプMK2T複動20，25，32，40，50，63

クランプシリンダ CK□1

    ?質量：7%削減(1.96kg→1.82kg)
    ?3タイプのクレビス幅：12.5mm、16.5mm、19.5mm
    　使用用途にあった選択が可能。
    ?既存製品CK1シリーズと取付寸法の互換性あり
    ?スイッチ取付ロッド?配管ポート：3方向に取付可能
    ?多種のオートスイッチが取付可能
    　耐強磁界オートスイッチ、標準形オートスイッチ
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • クランプシリンダ CK□1
    取扱説明書
    種類 シリーズ 作動方式 検索結果を表示
    標準磁石タイプCKG1□-Z1複動検索結果を表示
    磁石なしCK1□-Z1複動検索結果を表示
    強力磁石タイプCKP1□-Z1複動検索結果を表示
種類シリーズ作動方式クレビス幅チューブ內徑
標準磁石タイプCKG1□-Z1複動12.5，16.5，19.540，50，63
磁石なしCK1□-Z1複動12.5，16.5，19.540，50，63
強力磁石タイプCKP1□-Z1複動12.5，16.5，19.540，50，63

クランプシリンダ CK□1

    ?チューブ全長7mm短縮（CKP1□40の場合）
    ?ねじ調整構造により速度調整が容易。
    ?スピードコントローラバルブはチューブ外形より出っ張りがありません。
    ?3方向から耐強磁界オートスイッチの取付可能
    　D-P3DW型、D-P4DW型対応（CKG1）
    　D-P79WSE型、D-P74L/Z型対応
    ?アーク溶接用耐スパッタシリンダ対応(-XC88/-XC89/-XC91)(CKG1のみ)

    ※CK1□-Z Seriesは2025年2月末に生産終了しました。
    　CK1□-Z1 Seriesをご選定願います。?詳細はこちら
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • クランプシリンダ CK□1
    取扱説明書
    種類 シリーズ 作動方式 検索結果を表示
    標準形CK1複動検索結果を表示
    標準磁石內蔵形
    （耐強磁界オートスイッチ付）    		CKG1複動検索結果を表示
    強力磁石內蔵形
    （耐強磁界オートスイッチ付）    		CKP1複動検索結果を表示
  • クランプシリンダ CK□1

    オーダーメイド組合せ型式表示方法はこちらをご參照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
    型 式 名 稱 ダウンロード
    -XC88 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドSUS304 PDF
    -XC89 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドS45C PDF
    -XC91 オーダーメイド 耐スパッタ仕様コイルスクレーパ、溶接用グリース ピストンロッドS45C PDF
種類シリーズ作動方式クレビス幅チューブ內徑
標準形CK1複動16.5，19.540，50，63
標準磁石內蔵形
（耐強磁界オートスイッチ付）		CKG1複動16.5，19.540，50，63
強力磁石內蔵形
（耐強磁界オートスイッチ付）		CKP1複動16.5，19.540，50，63

ロック付クランプシリンダ CLK2

    ?空気源の圧力低下、殘圧排気時でのクランプおよびアンクランプ狀態を保持可能としたクランプシリンダ。
    ?。ㄆ较颔恁氓?br>?クッションバルブ、プラグを內蔵しチューブカバー外形からの張り出しをなくし作業性向上。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • ロック付クランプシリンダ CLK2

    オーダーメイド組合せ型式表示方法はこちらをご參照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご參照ください。
    型 式 名 稱 ダウンロード
    -XC87 オーダーメイド 片方向ロック付シリンダヘビーデューティ仕様 PDF
種類シリーズ作動方式クレビス幅チューブ內徑
標準磁石內蔵形CLK2G複動12，16.5，19.532，40，50，63
強力磁石內蔵形CLK2P複動16.5，19.540，50，63

クランプシリンダ／スリムスタイル C（L）KG/C（L）KP-X2095

    ??25をラインナップ
    　質量：380g、全長：186.7mm
    ?。?25-50st、スピードコントローラ、オートスイッチなしの場合。）
    ?質量最大48％低減、全長18％短縮
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

種類シリーズ作動方式クレビス幅チューブ內徑
標準形
（標準磁石內蔵形）		CKG-X2095複動9，1225，32，40
標準形
（強力磁石內蔵形）		CKP-X2095複動9，1225，32，40
ロック付
（標準磁石內蔵形）		CLKG-X2095複動9，1225，32，40
ロック付
（強力磁石內蔵形）		CLKP-X2095複動9，1225，32，40

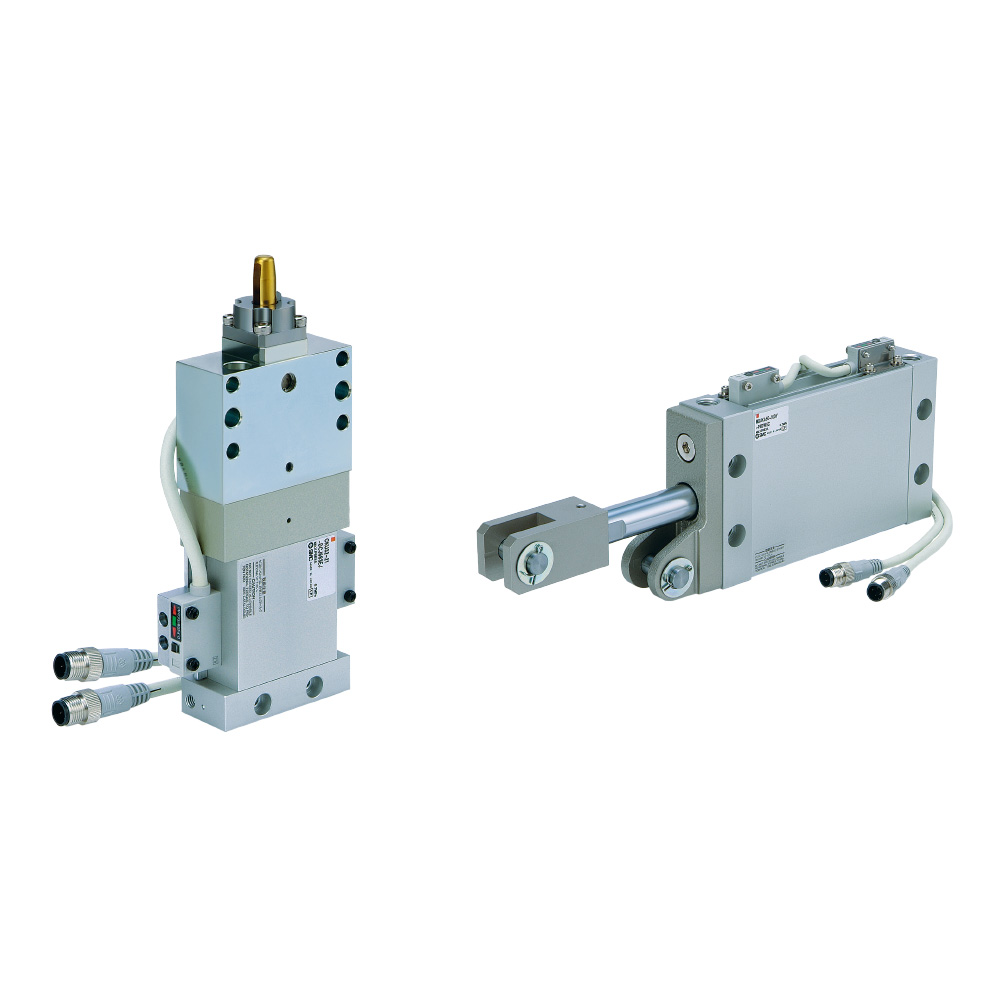

ピンクランプシリンダ C（L）KQG/C（L）KQP

    ?クランプと位置決めが同時。
    ?幅広いワークの形狀に対応（ガイドピン55種類）
    ?ボディ形狀（4種類）の選択により、幅広い設置條件に対応。
    ?ワークに応じたクランプ位置高さの選択が可能。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • ピンクランプシリンダ C（L）KQG/C（L）KQP
    取扱説明書
    種類 シリーズ 検索結果を表示
    標準形
    （標準磁石內蔵形）    		CKQG検索結果を表示
    標準形
    （強力磁石內蔵形）    		CKQP検索結果を表示
    ロック付
    （標準磁石內蔵形）    		CLKQG検索結果を表示
    ロック付
    （強力磁石內蔵形）    		CLKQP検索結果を表示
種類シリーズガイドピン形狀チューブ內徑
標準形
（標準磁石內蔵形）		CKQG丸型
ダイヤ型		50
標準形
（強力磁石內蔵形）		CKQP丸型
ダイヤ型		50
ロック付
（標準磁石內蔵形）		CLKQG丸型
ダイヤ型		50
ロック付
（強力磁石內蔵形）		CLKQP丸型
ダイヤ型		50

ピンクランプシリンダ ガイドピン高硬度タイプ C(L)KQ□D-X3256

    ?ガイドピン材質硬度 30%UP
    ?高強度材のワークに対応した高硬度ガイドピンを採用
    ?既存製品（C(L)KQ□50）と仕様、取付、外形寸法等互換性あり
    ?既存製品のガイドピンと互換性あり
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

種類シリーズガイドピン形狀チューブ內徑
標準形
（標準磁石內蔵形）		CKQGD□50□-X3256丸型50
標準形
（強力磁石內蔵形）		CKQPD□50□-X3256丸型50
ロック付
（標準磁石內蔵形）		CLKQGD□50□-X3256丸型50
ロック付
（強力磁石內蔵形）		CLKQPD□50□-X3256丸型50

ピンクランプシリンダ／コンパクトタイプ C(L)KQG32-X3036

    ?軽量：重さ41%減(900g→530g)
    ?小型
    　全長：41.5mm短縮(183mm→141.5mm)
    　ボディ幅：4mm短縮(50mm→46mm)
    ?非常停止時にワークの落下を防止するロック機構付を設定
    ?ワーク穴徑?8～?20用のガイドピン形狀
    ?アームの交換が容易
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

種類シリーズガイドピン形狀チューブ內徑
コンパクトタイプ
ロックなし		CKQG32-X3036丸型
ダイヤ型		32
コンパクトタイプ
ロック付		CLKQG32-X3036丸型
ダイヤ型		32

ピンクランプシリンダ 橫型コンパクトタイプ C(L)KQ32-X3445

    ?橫型コンパクトタイプ
    ?小型：全長 94mm短縮（183mm→89mm）※
    ?軽量：質量 38%減（900g→560g）※
    　※既存製品 CKQG32-X2081：LOWタイプ／ロックなしと比較
    ?非常停止時にワークの落下を防止するロック機構付を設定
    ?クランプアーム位置とポート位置の選択可能
    ?2方向から取付が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

種類シリーズガイドピン形狀チューブ內徑
橫型コンパクトタイプ
ロックなし		CKQ32-X3445丸型
ダイヤ型		32
橫型コンパクトタイプ
ロック付		CLKQ32-X3445丸型
ダイヤ型		32

ピンクランプシリンダ C（L）KQG32/C（L）KU32

    ?クランプ位置高さの選択可能：30mm，100mm
    ?プレートシリンダタイプはボディ幅29mm
    ?全タイプにロック付を設定。
    ?プレートシリンダタイプに小型標準オートスイッチ付を設定。
    ?ワーク穴徑?9，?11，?13用のガイドピンとダイヤ形狀（?10用～）を新たに設定。

    ※C(L)KU32-X2091/X2092シリーズは2017年6月にモデルチェンジしました。
    　 C(L)KU32-X2321/X2322シリーズをご選定願います。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

種類シリーズガイドピン形狀チューブ內徑
薄形シリンダ
耐強磁界オートスイッチ
取付タイプ		CKQG32-X2081/X2082丸型
ダイヤ型		32
ロック付薄形シリンダ
耐強磁界オートスイッチ
取付タイプ		CLKQG32-X2081/X2082丸型
ダイヤ型		32
プレートシリンダ
耐強磁界オートスイッチ
小型オートスイッチ
取付タイプ		CKU32-X2321/X2322丸型
ダイヤ型		32
ロック付プレートシリンダ
耐強磁界オートスイッチ
小型オートスイッチ
取付タイプ		CLKU32-X2321/X2322丸型
ダイヤ型		32
プレートシリンダ
耐強磁界オートスイッチ
取付タイプ		CKU32-X2091/X2092丸型
ダイヤ型		32
ロック付プレートシリンダ
耐強磁界オートスイッチ
取付タイプ		CLKU32-X2091/X2092丸型
ダイヤ型		32

ピンプレートシリンダ C（L）KU32-X2359A

    ?予備品削減?短納期?特注品激減対応
    ?ガイドピンと基準受けブロックが分離。
    ?基準受けブロックをお客様で加工が可能。
    ?。ㄈ我猡涡螤顗涓赡埽?
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

種類シリーズガイドピン形狀チューブ內徑
ピンプレートシリンダ
耐強磁界
オートスイッチ取付タイプ		CKU32-X2359A丸型
ダイヤ型		32
ロック付ピンプレートシリンダ
耐強磁界
オートスイッチ取付タイプ		CLKU32-X2359A丸型
ダイヤ型		32

マイクロクランプシリンダ CKZM16-X2800/X2900

    ?小型 幅20mm、軽量 質量250g
    ?最大クランプ力 200N、最大保持力 300N
    ?フラットなクランプ特性
    　ワーク厚さ3.5mmまでは一定のクランプ力を出力
    ?ユニット化による設計?組立工數削減
    　クランプシリンダにアームアセンブリ、取付アセンブリを追加
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズ作動方式アーム開度チューブ內徑
CKZM16-X2800
ベースタイプ		複動68o16
CKZM16-X2900
タンデムタイプ		複動68o16

パワークランプシリンダ/コンパクトタイプ CKZT-X2797, X3064/X2798□, X3174□/-X3232□, -X3229□

    ?軽量　重さ：580g（?25、ゴムカバーの場合）
    ?小型　幅：34mm、高さ：192.4mm （?25, アーム開度90o、ゴムカバーの場合）
    ?クランプ力：1100N （?32、アーム長50mm、0.5MPa時）
    ?トグル機構による増力とロック機能
    ?耐スパッタ構造
    ?溶接磁界に対応した近接スイッチ付
    ?マニュアルハンドル付（ロック仕様）が選択可能
    ?ゴムカバー、メタルカバー選択可能


  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズアーム開度スイッチチューブ內徑
CKZT-X2797（ゴムカバー）
CKZT-X3064（メタルカバー）
ベースタイプ		90o，105oSENSTRONIC25，32
CKZT-X2798□（ゴムカバー）
CKZT-X3174（メタルカバー）
マニュアルハンドル付		90o，105oSENSTRONIC25，32
CKZT-X3232(ゴムカバー）
CKZT-X3229（メタルカバー）
マニュアルハンドル付ロック仕様		90o，105oSENSTRONIC25，32

パワークランプシリンダ CKZT40

    ?軽量、小型
    　質 量：1.6kg
    　小型：幅 54mm、高さ 265.9mm
    ?高クランプ力
    　クランプ力：1200N（アーム長100mm、0.5MPa時）
    ?トグル機構による増力とロック機能
    ?耐スパッタ構造
    ?溶接磁界に対応した近接スイッチ付
    ?マニュアルハンドル付（ロック仕様）が選択可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズアーム開度スイッチチューブ內徑
CKZT30o，45o，60o，75o ，90o
105o，120o，135o		TURCK/P＆F40

パワークランプシリンダ CKZ5T

    ?新構造により小型化を?qū)g現
    　全長最大49mm短縮
    　奧行最大17.3mm削減(既存製品CKZ3Tと取付互換)
    ?質量最大23%削減
    　アルミニウム製ボディによる大幅な軽量化
    ?高クランプ力 4000N（?63、アーム長100mm、0.5MPa時）
    ?マニュアルロック開放操作性が向上
    ?耐スパッタ構造
    　アルミニウム製ボディによるフルクローズ構造
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • パワークランプシリンダ CKZ5T
    取扱説明書
    シリーズ 検索結果を表示
    CKZ5T検索結果を表示
シリーズアーム開度スイッチチューブ內徑
CKZ5T15o，30o，45o，60o，75o，90o，105o，120o，135o TURCK/P&F50，63

パワークランプシリンダ CKZ3T-X2734/CKZ3T-X2568□

    ?シンプルなスイッチ調整で作業工數大幅削減
    　アーム開度変更時のスイッチ調整が容易
    ?金屬製スイッチカセットカバー付
    ?重さ最大39%削減
    ?高クランプ力 4000N
    ?耐スパッタ構造
    ?2種類のトップカバーが選択可能
    ?マニュアルハンドル付（ロック仕様）が選択可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズアーム開度スイッチチューブ內徑
CKZ3T-X273415o，30o，45o，60o，75o，90o，105o，120o，135oTURCK/P&F50，63
CKZ3T-X2568□
マニュアルハンドル付		15o，30o，45o， 60o，75o，90o，105o，120oTURCK/P&F50，63

パワークランプシリンダ CKZT80

    ?高クランプ力：8800N（アーム長100mm、0.5MPa時）
    ?トグル機構による増力とロック機能
    ?耐スパッタ構造
    ?溶接磁界に対応した近接スイッチ付
    ?マニュアルハンドル付（ロック仕様）が選択可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズアーム開度スイッチチューブ內徑
CKZT30o，45o，60o，75o ，90o
105o，120o，135o		TURCK/P＆F80

NAAMS規格準拠パワークランプシリンダ CKZ5N

    ?新構造により小型化を?qū)g現
    　全長最大49mm短縮
    　奧行最大17.3mm削減(既存製品CKZ3Nと取付互換)
    ?質量最大27%削減
    　アルミニウム製ボディによる大幅な軽量化
    ?高クランプ力 4000N（?63、アーム長100mm、0.5MPa時）
    ?マニュアルロック開放操作性が向上
    ?耐スパッタ構造
    　アルミニウム製ボディによるフルクローズ構造
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

  • NAAMS規格準拠パワークランプシリンダ CKZ5N
    取扱説明書
    シリーズ 検索結果を表示
    CKZ5N検索結果を表示
シリーズアーム開度スイッチチューブ內徑
CKZ5N15o，30o，45o，60o，75o，90o，105o，120o，135o TURCK/P&F50，63

NAAMS規格準拠 パワークランプシリンダ CKZ3N-X2742A/X2568□

    ?重さ最大38%削減
    　アルミニウム製ボディによる大幅な軽量化
    　ロボットマテハンにも対応
    ?シンプルなスイッチ調整で作業工數大幅削減
    　アーム開度変更時のスイッチ調整が容易
    ?高クランプ力：4000N
    ?金屬製スイッチカセットカバー（オプション）
    　不用意な衝撃からスイッチカセットを保護
    ?マニュアルハンドル付（ロック仕様）が選択可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズアーム開度スイッチチューブ內徑
CKZ3N-X2742A
ベースタイプ		15o，30o，45o， 60o，75o，90o，105o，120o，135oTURCK/P&F50，63
CKZ3N-X2568□
マニュアルハンドル付		15o，30o，45o， 60o，75o，90o，105o，120oTURCK/P&F50，63

パワークランプシリンダ CKZT

    ?各サイズ3種類のアームバリエーション。
    ?耐スパッタ、耐水性構造。

    ※パワークランプシリンダφ40，80はマニュアルハンドル付（ロック仕様）が選択可能になりました。詳細については「CKZT40，CKZT80」シリーズをご參照ください。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズアーム開度スイッチチューブ內徑
CKZT30o，45o，60o，75o ，90o
105o，120o，135o		TURCK/P＆F40，50，63，80

パワークランプシリンダ CKZ2N

    ?新NAAMS (北米自動車メートル法規格) 準拠。
    ?138種類のアームバリエーション。
    ?耐スパッタ、耐水性構造。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズアーム開度スイッチチューブ內徑
CKZ2N30o，45o，60o，75o， 90o
105o，120o，135o		TURCK/P＆F50，63，80

スリムラインパワークランプシリンダ CKZ2N-X2346

    ?基準穴からクランプアーム下面までの距離精度が±0.1mm
    ?目盛付によりセットアップが容易
    　シム調整時に、適正位置の目安が目視確認できます。
    ?幅のスリム化
    　スポット溶接、アーク溶接などのトーチ進入が容易。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズアーム開度チューブ內徑
CKZ2N-X234630o，45o，60o，75o， 90o
105o，120o，135o		50，63，80

フレームクランプシリンダ WRF100

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズチューブ內徑ストローク（mm）
WRF10010048

フレームクランプシリンダ/フラット特性タイプ WRF100-X2814,-X2808

    ?フラットなクランプ力特性
    　最大クランプ力18,000N（使用圧力：0.5MPa時）
    　一定のクランプ出力を?qū)g現
    ?2種類のクランプ基準
    　センター基準 WRF100-X2814
    　片側基準 WRF100-X2808
シリーズチューブ內徑ストローク（mm）
WRF100-X2814（センター基準）
WRF100-X2808（片側基準）		10082.5

パレットロックシリンダ W-R1/W-R3

    ?最大±50mmの位置ずれをセンタリング可能
    ?トグル機構により最大クランプ力 4430N
    ?アーム開度約70°
    ?クランプ部とシリンダ部をユニット化
    　設計?組立工數の削減
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

シリーズ搬送物質量クランプ力(N)チューブ內徑
W-R11000kg以下4430100
W-R33000kg以下4070100

その他クランプシリンダ

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した狀態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
    CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。

名稱シリーズ
プレートクランプシリンダM(D)UKA
クランプシリンダCKGV
ピンクランプシリンダ
(薄形ボディタイプ)		CKU

Go Top

五月天亚洲激情综合av| 瓯美在线免费视频笫一区第二区| 国产精品操大屁股老淑女| 一级做a爱过程免费视频俩| 操逼操的翻白眼视频| 欧美一区二区三区久久国产精品| 中文字幕在线观看第二页| 国产精品免费久久久久久| 一级风流国产片a级| 亚洲女同一区二区三久久精品| 亚洲精品自拍偷拍| 男人把鸡巴插入女人| 亚洲成国产人片在线观看| 国产91视频观看| 日韩欧美一区二三区风间由美| 亚洲波多野结衣日韩在线| 亚洲午夜国产片在线观看| 亚洲欧美日韩清纯唯美第一区| 黄片观看骚货浪荡| 亚洲v国产v天堂a无码| 美女被操的流水AV| 女人被大鸡吧操逼| 又色又爽又黄的吃奶Av| 久久久精品欧美一区二区三免费| 无码成人一区二区| 久久久国产精品亚洲无码| 国产在线中文字幕一区二区三区| 丁香婷婷色婷婷粗大| 2021国产一区二区岛国| 午夜精品在线视频| 性一交一乱一乱一区二区| 白虎嫩穴抠逼高潮| 搬开女人下面使劲插视频| 啊啊不要你那痛死爽死了直播一区| 蜜臀AV无码国产精品尤物| 大黑屌狂操骚逼视频| 亚洲国产区男人本色| 午夜色大片在线免费观看| 大肌巴日小个子女人视频| 久久久中文字幕一区| 把女生操出水的视频|
